오토캐드를 하루라도 써봤다면 H 단축키를 안 눌러본 분은 없을 겁니다. 그런데 오토캐드 해치만큼 스트레스를 주는 기능도 드물죠. 경계가 미세하게 벌어져 있다는 이유로 “닫힌 경계를 확인할 수 없습니다” 메시지를 마주하고, 그 틈을 찾느라 도면을 한참 확대해본 경험 — 다들 있으시죠?
AutoCAD 2025부터는 이 오랜 규칙이 깨졌습니다. 닫힌 영역이 없어도 해치가 됩니다. 해치의 기본기부터 강화된 기능까지 한 번에 정리해 드립니다.
오토캐드 해치, 어디에 쓰이나요?
해치는 도면의 특정 영역을 패턴이나 색으로 채우는 기능입니다. 단순한 장식이 아니라 도면에서 정보를 전달하는 약속된 언어예요.
- 재료 표현: 콘크리트, 벽돌, 강재, 단열재 등 재료별 패턴
- 절단면 표시: 기계 도면의 단면을 45도 사선으로 표시
- 영역 구분: 코어 영역, 조경 구역, 포장 구간 등 공간 용도 구분
시공 현장에서 도면을 읽는 사람에게는 해치가 곧 재료 명세서 역할을 합니다.
오토캐드 해치 기본 사용법 3분 정리

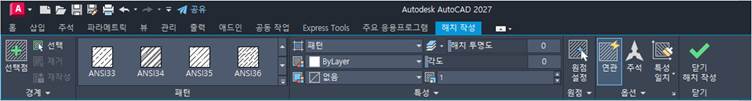

HATCH(단축키 H) 명령을 실행하면 ‘해치 작성’ 탭이 열립니다. 영역을 지정하는 방법은 두 가지가 있어요.
- 내부 점 선택: 채우고 싶은 영역 안쪽을 클릭 → 닫힌 경계를 자동 탐지 (가장 많이 쓰는 방식)
- 객체 선택: 원, 닫힌 폴리선 등 닫힌 객체를 직접 선택

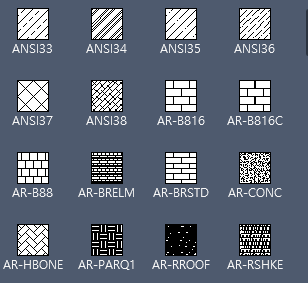

패턴을 고른 뒤 축척과 각도를 조정하면 끝입니다. 해치가 시커멓게 보이면 축척을 키우고, 너무 간격이 넓으면 줄이세요.
두 가지 옵션만 더 기억하세요. 연관(Associative) 해치를 켜두면 경계를 수정할 때 해치가 자동으로 따라오고, 고립영역 탐지를 ‘외부(Outer)’로 두면 영역 안의 문자나 객체를 알아서 비워줍니다.
💡 실무 팁: 시스템 변수 HPLAYER에 해치 전용 도면층을 지정해두면, 현재 도면층과 무관하게 해치가 항상 지정 레이어에 생성됩니다. “해치가 벽체 레이어에 들어갔어요” 같은 사고를 원천 차단할 수 있어요.
AutoCAD 2025 핵심 강화: 닫힌 영역 없이 해치 넣기
지금부터가 이 글의 하이라이트입니다. AutoCAD 2025에서 HATCH 명령에 그리기(Draw) 모드가 추가되면서, “미리 만들어진 닫힌 경계”가 더 이상 필수가 아니게 되었습니다. 경계를 먼저 그리고 채우는 게 아니라, 해치를 그리면서 동시에 영역을 만드는 방식이죠. 두 가지 방식이 있습니다.

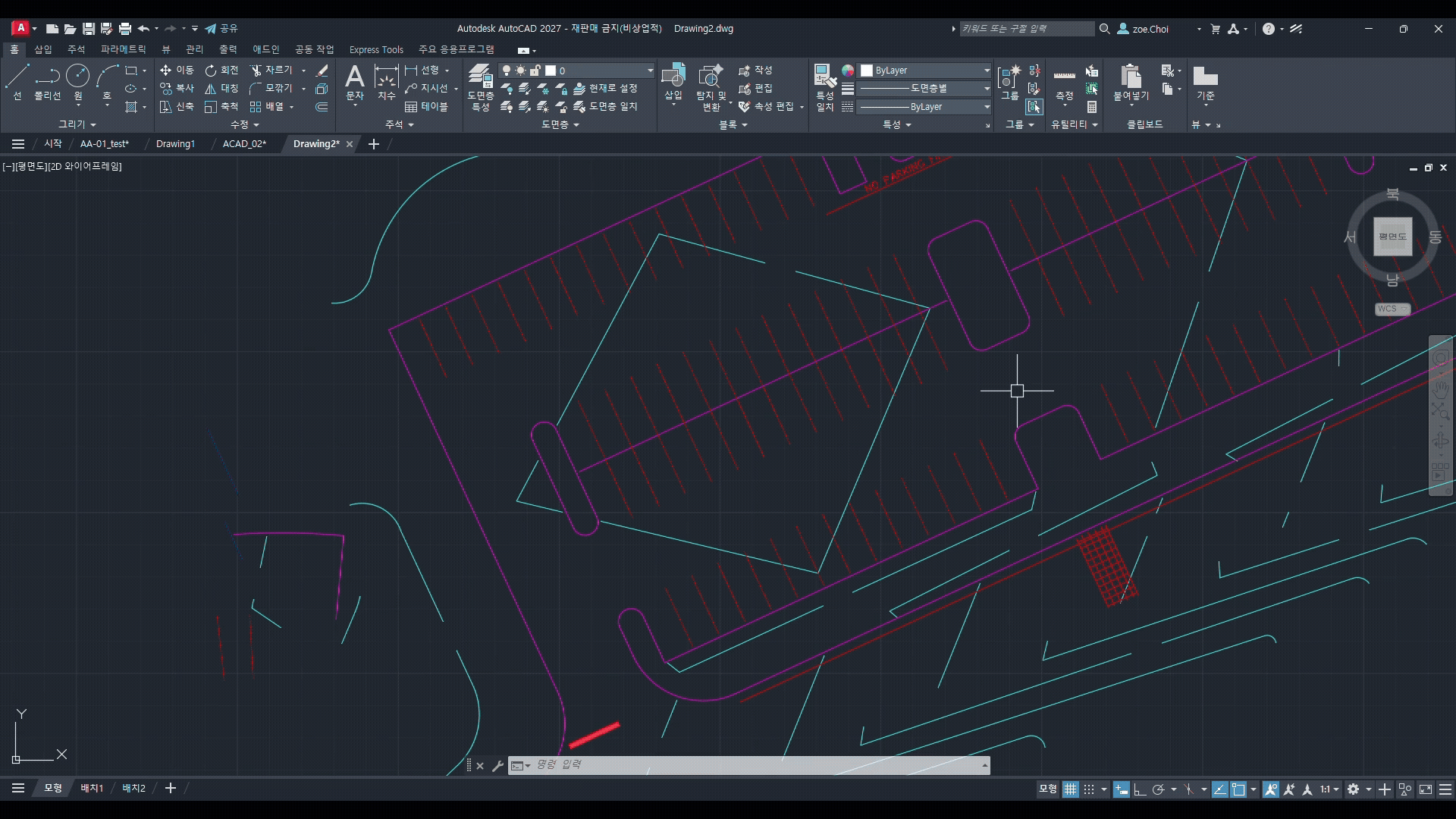

① 영역(Area) 방식 — 즉석에서 그려 채우기
폴리선, 원, 직사각형 도구로 원하는 모양을 그 자리에서 그리면 그 형태 그대로 해치가 채워집니다. 리모델링 범위 표시나 검토용 마킹처럼, 폴리선 만들기 → 해치 → 폴리선 삭제로 이어지던 작업이 클릭 몇 번으로 끝납니다.

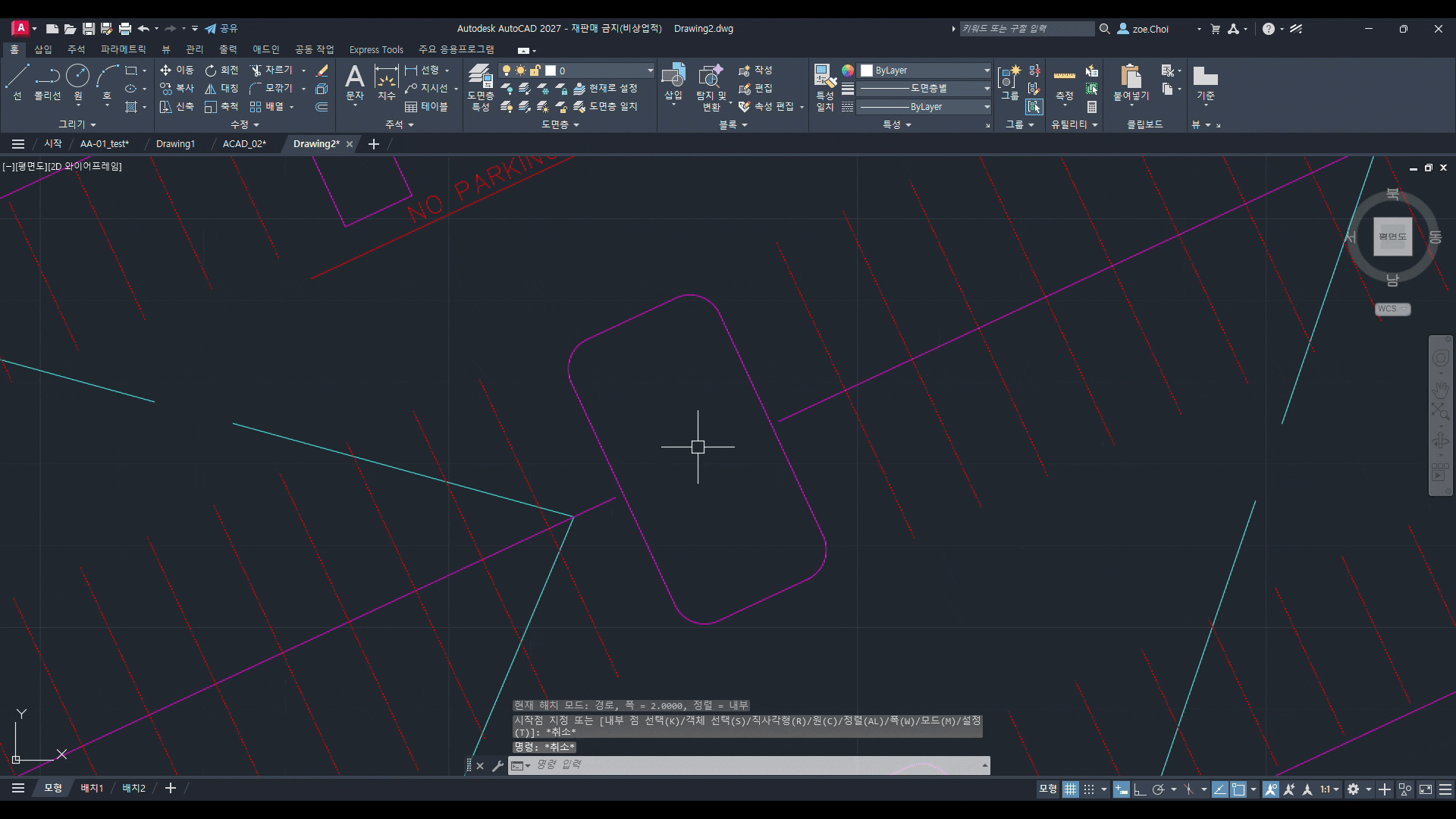

② 경로(Path) 방식 — 열린 선 하나로 띠 해치
개인적으로 더 놀라웠던 기능입니다. 선을 그리면 그 경로를 따라 지정한 폭만큼 해치가 띠 형태로 채워집니다. 정렬(중심/안쪽/바깥쪽)과 폭도 지정할 수 있어요. 닫힌 영역이 아니라 열린 선 하나만으로 해치가 만들어지는 겁니다.
- 벽체 단면의 단열재 띠
- 조경 도면의 경계 식재 구간, 산책로
- 토목 도면의 도로·관로 라인 구간 표시
지금까지는 OFFSET으로 평행선을 그린 뒤 양 끝을 막아야 했던 작업이 이제 선 하나로 끝납니다.
함께 추가된 시스템 변수 HPDRAWMODE(그리기 모드), HPPATHALIGNMENT(경로 정렬), HPPATHWIDTH(경로 폭)를 기억해두면 팀 표준 값을 유지하기에도 좋습니다.
마무리
작은 개선처럼 보이지만, 오토캐드 해치 작업의 순서 자체가 “경계 만들기 → 채우기”에서 “그리면서 채우기”로 바뀌는 변화입니다. 하루에 해치를 수십 번 넣는 실무자라면 체감 효율이 확실히 다를 거예요. 서브스크립션을 보유하고 계시다면 지금 바로 최신 버전에서 그리기 모드를 사용해보세요.
